Antecedentes y necesidades del cliente

Desde hace más de 50 años, el Grupo Tolsa extrae, investiga, desarrolla, fabrica y comercializa múltiples productos para el consumo doméstico e industrial. Actualmente, la compañía está enfocada en ofrecer soluciones innovadoras que contribuyan a mejorar la competitividad de sus clientes en todo el mundo mediante productos diseñados para integrarse en su cadena de valor.

Historia

Ya ha pasado más de medio siglo desde la inauguración de su primera planta de tratamiento de minerales, dedicada a las tierras decolorantes para la clarificación de vinos y aceites.

A partir de ese momento, y como soporte al desarrollo de sus productos, el Grupo Tolsa se dotó de importantes reservas naturales en Europa, África y Sudamérica, incluyendo el mayor yacimiento de sepiolita del mundo, grandes depósitos de atapulgita y yacimientos de bentonita de alta calidad.

Hoy en día, el Grupo Tolsa ha superado ampliamente la simple explotación de minerales. Además de contar con una sólida base de recursos naturales superior a los 100 millones de toneladas en reservas, la compañía incorpora todo tipo de materias primas para ofrecer soluciones adaptadas a las necesidades actuales y futuras de sus clientes.

Productos

1. Naturaleza

• Atapulgita (Palygorskita).
• Sepiolita.
• Esmectita.
• Bentonita.
• Sílice precipitada amorfa.

2. Aplicaciones

• Medio ambiente y filtración (filtración y tratamientos de residuos), construcción, ingeniería civil y lodos, absorbentes industriales, farmacia y agricultura.
• Medio ambiente y filtración (filtración y tratamientos de residuos), construcción, ingeniería civil y lodos, pinturas y recubrimientos, asfaltos y bitúmenes, absorbentes industriales, agricultura y alimentación animal (E-562).
• Medio ambiente y filtración (filtración, tratamientos de aguas y efluentes) y alimentación animal (E-558).
• Medio ambiente y filtración (tratamientos de aguas y efluentes), ingeniería civil y lodos, pinturas y recubrimientos y fundición.
• Alimentación animal.

Soluciones, equipos e instalaciones

El trabajo de SOTECMA ha consistido en la toma de medidas in situ de los silos, incluyendo dimensiones generales y espesores de chapa. Todas las mediciones se realizaron desde el exterior de los silos y sin efectuar perforaciones, utilizando un medidor de ultrasonidos. Asimismo, se tomaron muestras del material almacenado para determinar su densidad aparente.

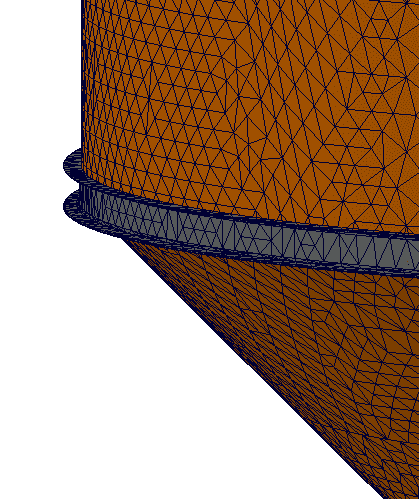

Se realizó el modelado de ambos tipos de silo mediante SolidWorks Simulation, de ARAWORKS, para llevar a cabo el cálculo por elementos finitos, lo que permitió:

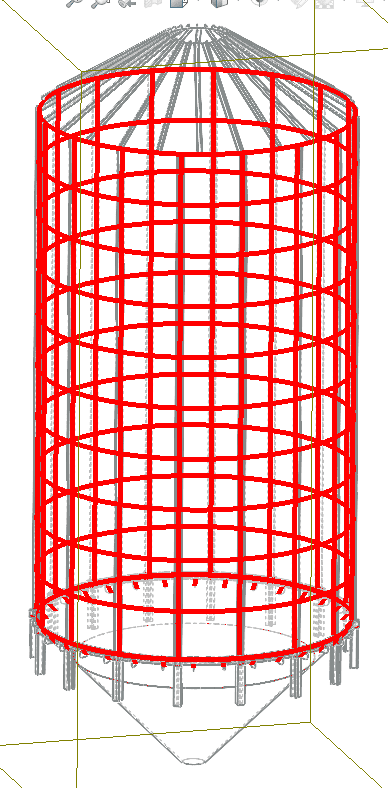

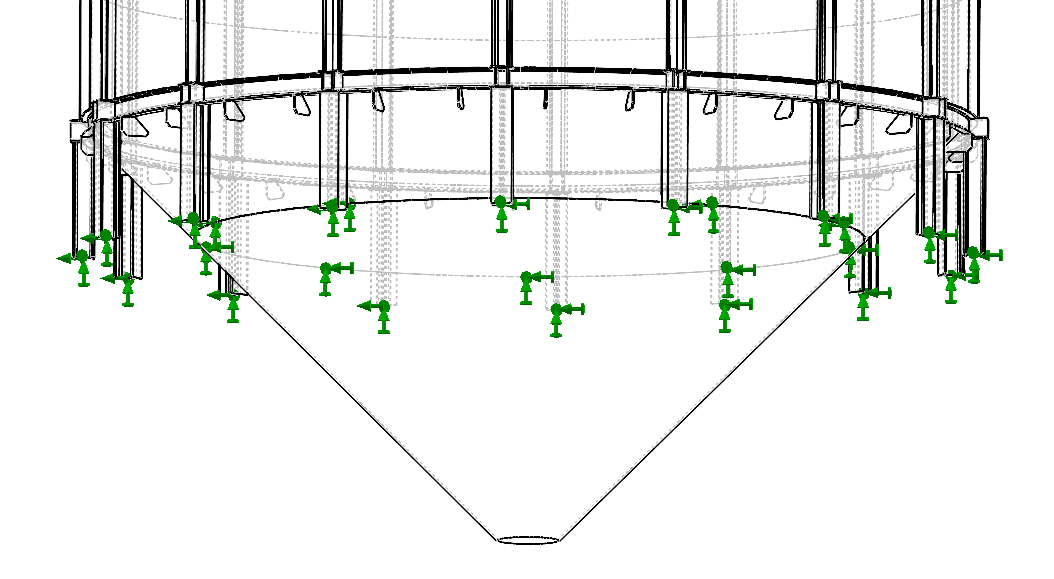

• Modelar ambos silos incluyendo elementos tipo viga para los pilares de apoyo, elementos sólidos para las cartelas de refuerzo y elementos tipo shell para las chapas de la virola y el cono.
• Introducir las cargas de presión horizontal y vertical tanto en la virola como en el cono, en función de las ecuaciones de presión utilizadas para los estudios de carga, descarga y pandeo. También se incorporaron cargas puntuales procedentes de plataformas y otros elementos apoyados sobre los silos.

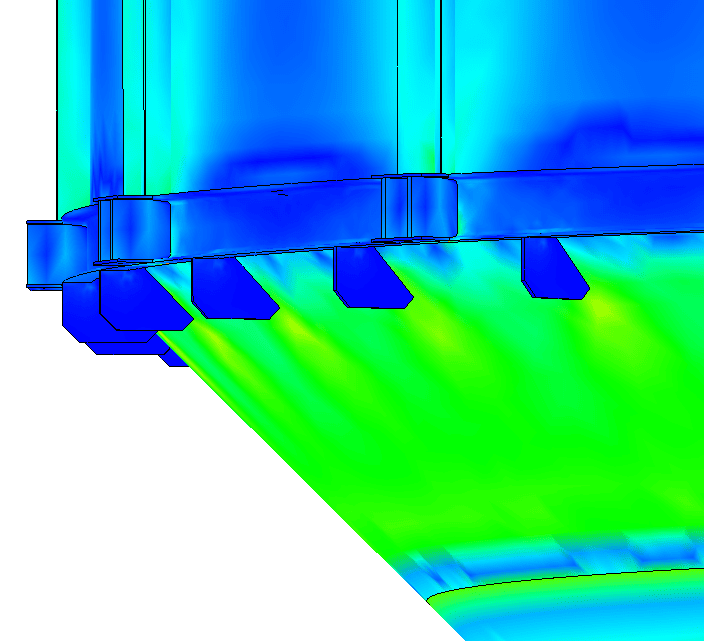

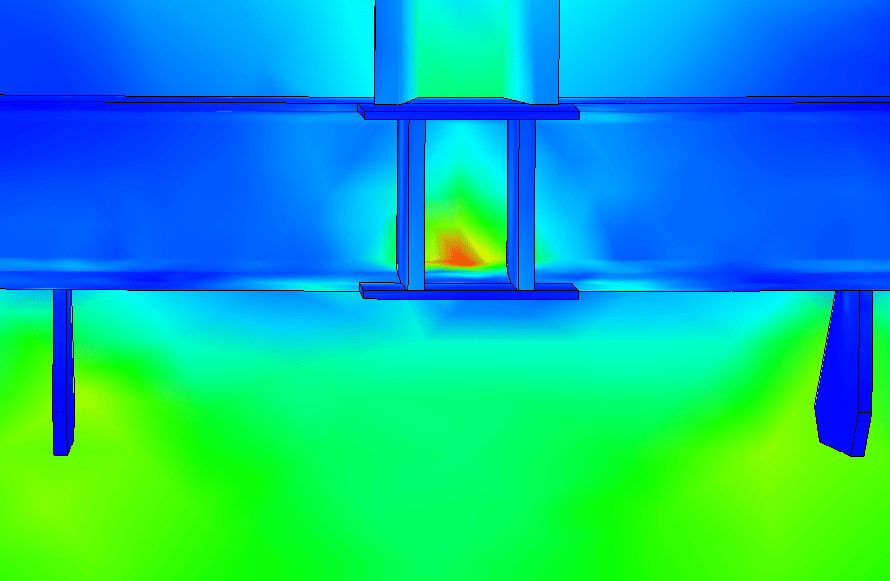

• Calcular las tensiones principales y las tensiones equivalentes de Von Mises.
• Calcular los desplazamientos estructurales.
• Realizar el análisis de pandeo en los cuatro primeros modos.

Tras el estudio, se evaluaron distintas medidas correctoras. Debido a las dificultades para ejecutar refuerzos estructurales por el reducido espacio disponible, se optó por reducir la capacidad de almacenamiento de los silos, garantizando así un coeficiente de seguridad de 2.
