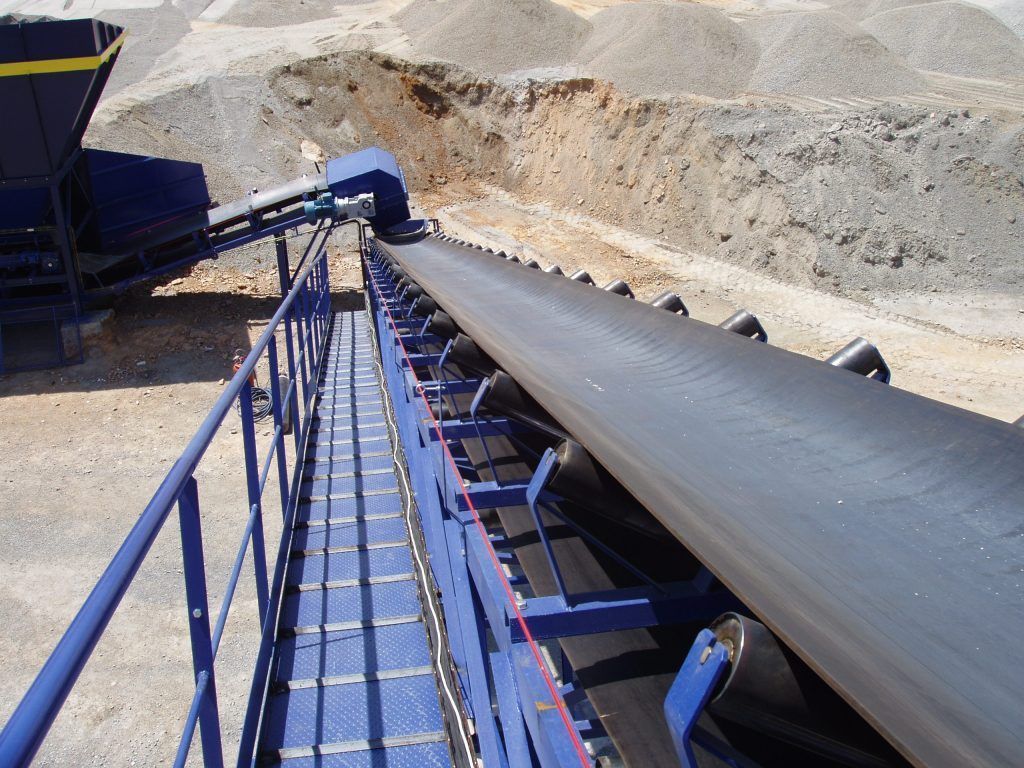

El transportador de banda, también conocido como cinta transportadora, es probablemente el equipo más utilizado para el transporte y la manipulación de sólidos a granel. SOTECMA diseña, fabrica y suministra una amplia gama de transportadores de banda, especialmente adaptados a las características de cada material y a las necesidades específicas de cada aplicación.

Podemos suministrar diferentes tipos de cintas transportadoras industriales, adaptadas al tipo de aplicación, a las características de la instalación y al material que se va a manipular. En SOTECMA fabricamos los siguientes modelos:

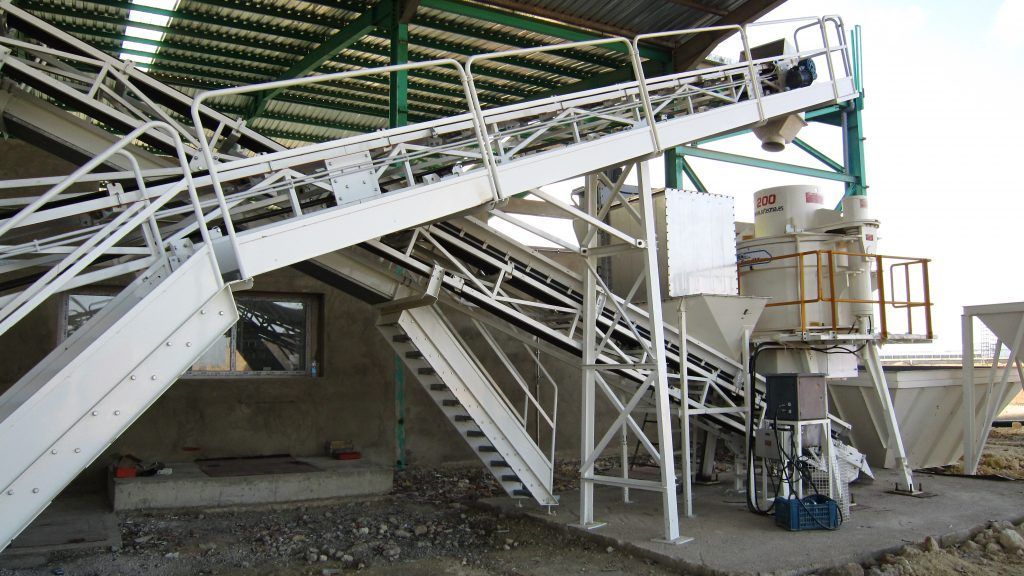

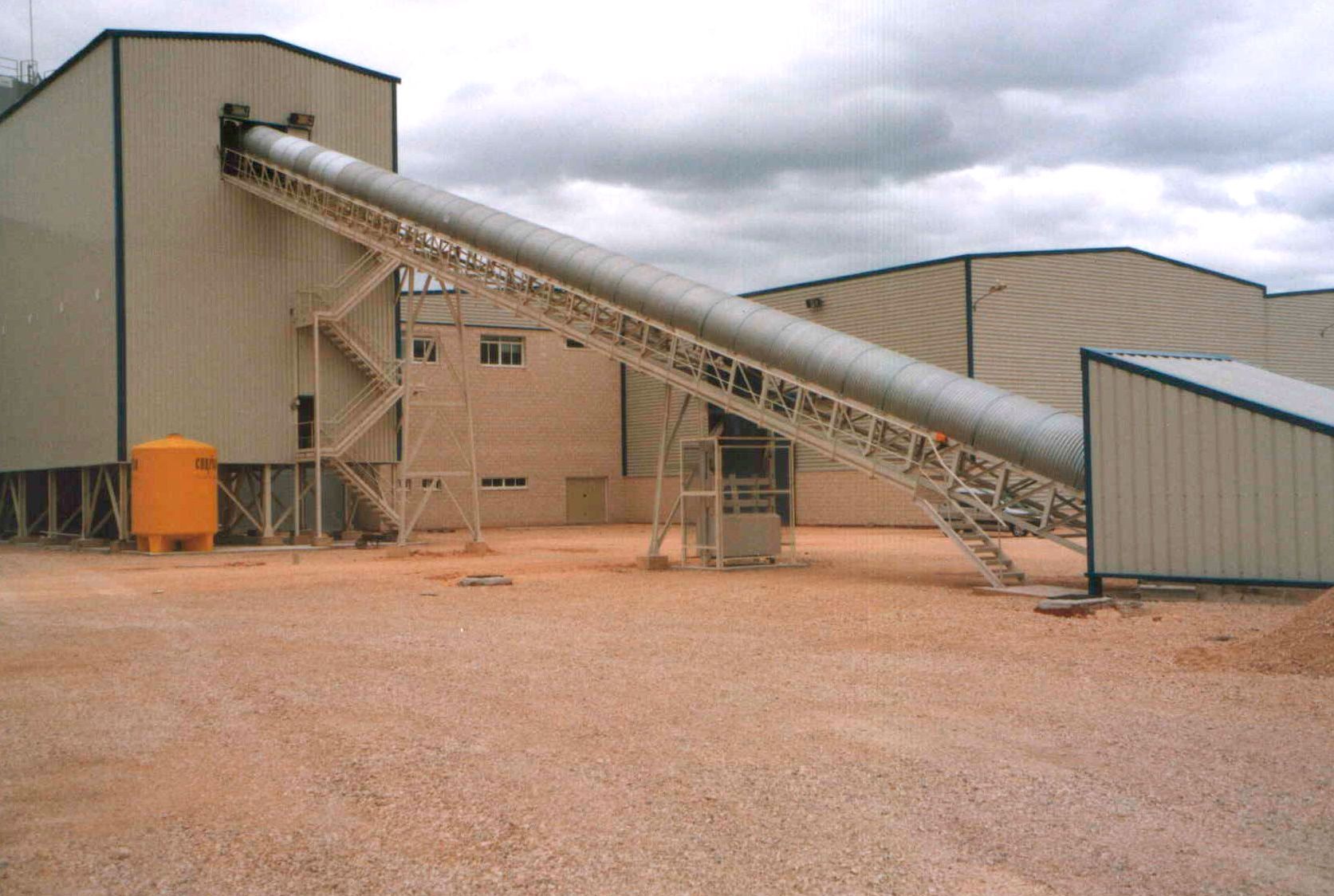

Transportadores con bastidor de celosía

Este tipo de transportador se caracteriza por su robusta estructura reticular, similar a una viga de celosía. El bastidor se fabrica con perfiles de acero laminado (UPN, angulares y otros perfiles estructurales) ensamblados para formar una estructura triangulada de gran resistencia y rigidez.

Características principales:

• Gran rigidez estructural: el diseño en celosía distribuye las cargas de forma eficiente, permitiendo salvar grandes distancias entre apoyos sin necesidad de soportes intermedios.
• Diseño modular: fabricado en módulos para facilitar el transporte y el montaje en obra.
• Versatilidad: especialmente indicado para minería, plantas de cemento, industria siderúrgica, plantas de áridos y centrales de hormigón.

Aplicaciones típicas:

• Transporte de materiales a largas distancias en canteras y explotaciones mineras.
• Instalaciones de trituración, machaqueo y clasificación de materiales.
• Cintas transportadoras de gran longitud en instalaciones industriales.

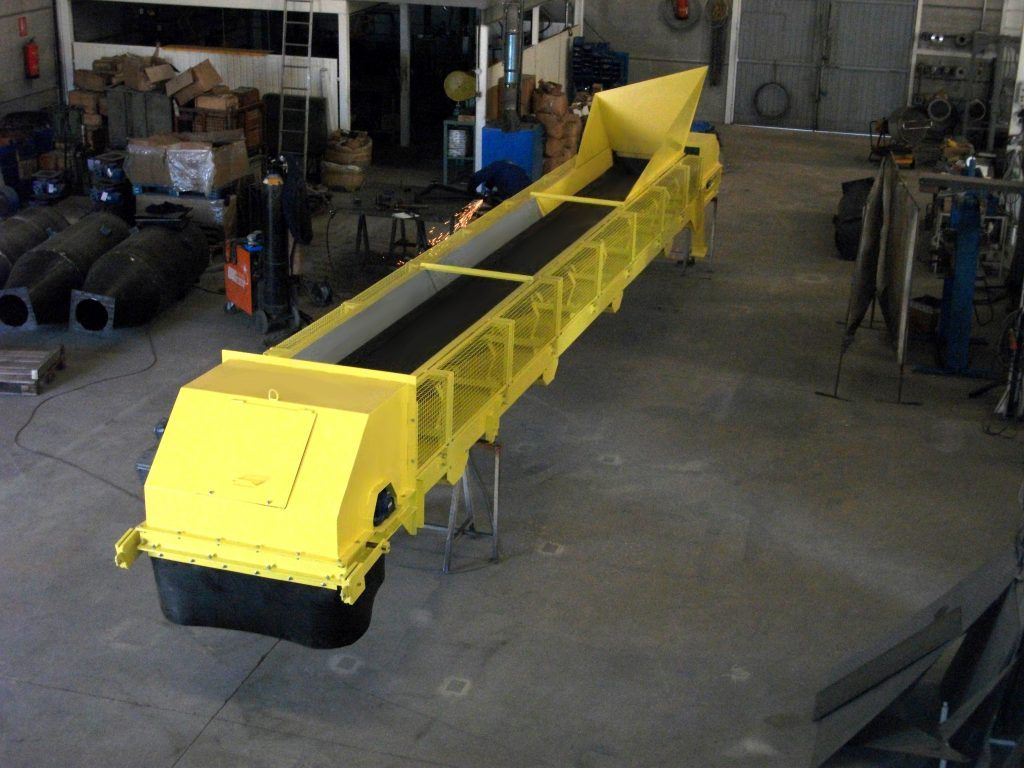

Transportadores de chapa plegada

Los transportadores con bastidor de chapa plegada están fabricados a partir de chapas de acero cortadas y plegadas que conforman una estructura cerrada, compacta y de elevada resistencia mecánica.

Características principales:

• Estructura robusta y cerrada: protege los componentes internos del transportador.
• Especialmente adecuados para materiales a granel: permiten transportar materiales de granulometría fina, media o gruesa.
• Mayor contención del material: su diseño minimiza pérdidas durante el transporte, siendo especialmente indicado para polvos, lodos y residuos.

Aplicaciones típicas:

• Canteras, graveras y plantas de cemento.
• Plantas de tratamiento de residuos y lodos.
• Industria química y siderúrgica.

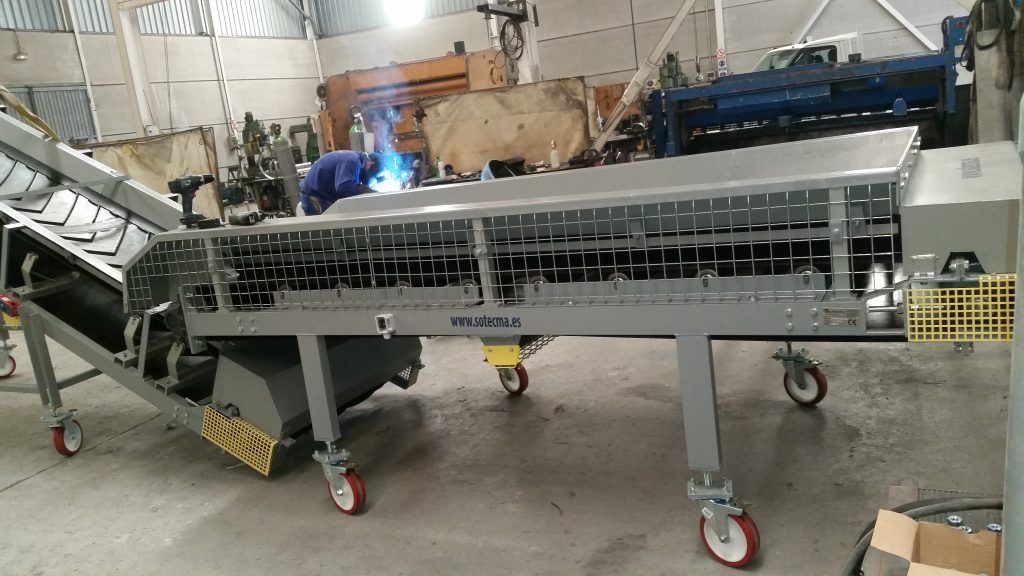

Transportadores extra-planos con bastidor en U

Estos transportadores combinan un diseño de perfil bajo con la resistencia estructural de un bastidor en forma de U. Su reducida altura permite su instalación en espacios con limitaciones de altura.

Características principales:

• Perfil extra-plano: ideal para instalaciones bajo otros equipos o en fosos de poca profundidad.
• Facilidad de carga y descarga: la configuración abierta del bastidor facilita diferentes sistemas de alimentación y descarga.
• Protección del material: la configuración en artesa ayuda a contener el material y reducir las pérdidas provocadas por el viento u otros agentes externos.

Aplicaciones típicas:

• Líneas de producción con limitaciones de espacio.
• Instalaciones sobre terrenos con topografía irregular.
• Procesos donde es necesario proteger el material durante el transporte.

Todos nuestros transportadores pueden fabricarse a medida, adaptándose a cualquier longitud, ancho de banda y capacidad de transporte requerida por cada proyecto.

Elementos auxiliares y opcionales

Asimismo, disponemos de una amplia gama de accesorios y elementos opcionales, entre los que destacan:

• Pasarelas simples y dobles.
• Pasarelas de cabeza.
• Capotas de diferentes diseños y configuraciones.
• Elementos de seguridad conforme a la normativa vigente y soluciones especiales para aplicaciones de alta exigencia.
• Guías de carga.
• Rascadores de banda.
• Bandas especiales.
• Diseños para formación de acopios (cintas giratorias, reversibles y desplazables).
• Trippers de descarga para acopios.
• Y otros accesorios específicos.

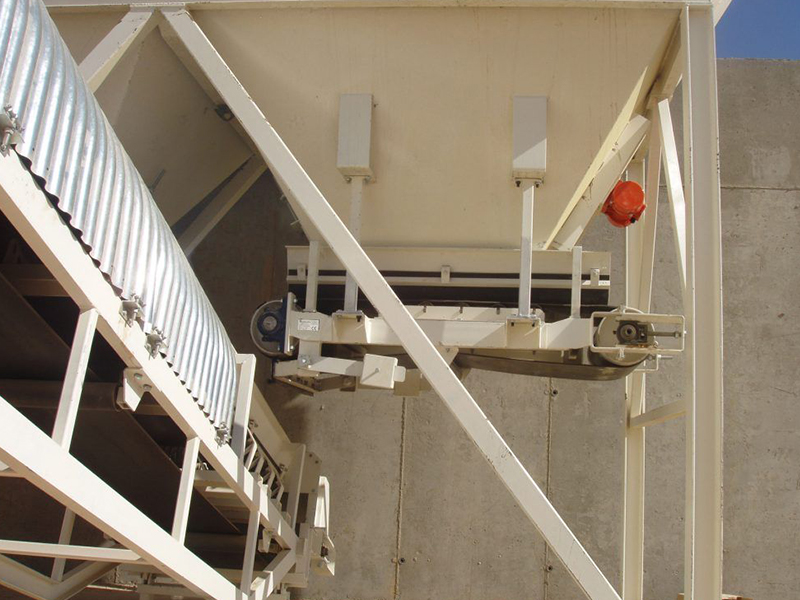

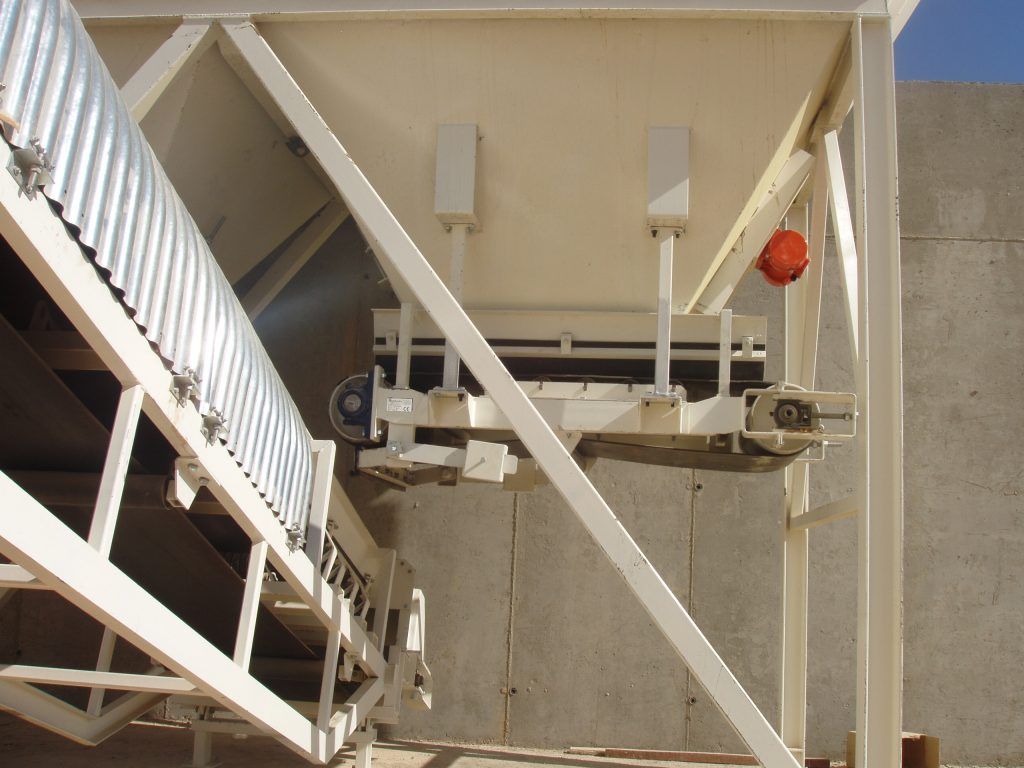

Como especialistas en sistemas de dosificación y pesaje, SOTECMA fabrica también dosificadores de banda, una variante de las cintas transportadoras diseñada para el pesaje continuo de sólidos a granel, así como bandas pesadoras utilizadas habitualmente en plantas dosificadoras de hormigón.

Además, comercializamos una amplia gama de accesorios, repuestos y elementos auxiliares para cintas transportadoras de banda.

Rodillos, tambores y estaciones para transportadores de banda

Disponemos de una amplia gama de rodillos, tambores y otros componentes para la personalización y adaptación de cintas transportadoras de banda a las necesidades específicas de cada instalación.

Rodillos

• Rodillos lisos.
• Rodillos amortiguadores.
• Rodillos guía.
• Rodillos limpiadores.

Los rodillos RODISOT han sido diseñados y fabricados para ofrecer la máxima fiabilidad, durabilidad y un mantenimiento prácticamente nulo, incluso en las aplicaciones más exigentes. Sus principales características son:

• Estanqueidad uniforme en todo el perímetro.
• Pesos perfectamente equilibrados, reduciendo las tensiones dinámicas y permitiendo mayores velocidades de funcionamiento.
• Fabricación sin soldaduras, eliminando rebabas y aristas.
• Eje perfectamente centrado gracias al mecanizado interior de los extremos.
• Gran robustez y larga vida útil gracias al espesor del tubo.
• Rodamientos 2Z de doble obturación y lubricación permanente.
• Diseño libre de laberintos innecesarios y rozamientos adicionales.

Rodillos superiores para cinta transportadores de banda en Artesa

Rodillos superiores para cinta transportadores de banda en «V»

Tambores

• Tambores con eje solidario.
• Tambores con eje independiente.

Estaciones

• Estaciones portantes en artesa.
• Estaciones portantes en «V».
• Estaciones planas de retorno.
• Estaciones de limpieza.
• Estaciones autocentrantes.
• Estaciones pesadoras.

Fabricadas conforme a las normas DIN 22107 e ISO 1537 o según las especificaciones del cliente.
