Una planta de hormigón es una instalación industrial destinada a la fabricación de hormigón mediante la dosificación y mezcla de las materias primas que lo componen. Los principales materiales utilizados son áridos, cemento y agua, que se almacenan de forma independiente para ser dosificados en las proporciones adecuadas antes de su mezcla en la hormigonera.

Tipos de plantas de hormigón

Las plantas de fabricación de hormigón pueden clasificarse según distintos criterios:

Según el tipo de hormigón producido:

• Plantas de mezclado.
• Plantas de dosificación.
• Plantas de grava-cemento.
• Plantas combinadas.

Según su movilidad:

• Plantas fijas.
• Plantas portátiles.
• Plantas modulares.

Según el sistema de almacenamiento de áridos:

• Plantas verticales.
• Plantas horizontales.

En este artículo nos centraremos en las plantas de hormigón portátiles o móviles, describiendo sus principales características, los equipos que las componen, sus aplicaciones y las ventajas que ofrecen.

Planta de hormigón portátil

Las plantas de hormigón portátiles están diseñadas para obras o proyectos temporales en los que no resulta rentable instalar una planta fija debido al tiempo de montaje y puesta en marcha. Una vez finalizada la obra, la instalación puede desmontarse, transportarse y volver a montarse en una nueva ubicación, reduciendo significativamente los tiempos de implantación.

Ventajas

• No requiere una gran inversión inicial.
• Mayor control de los materiales.
• Dosificación precisa directamente en obra.
• Alta velocidad de fabricación.
• Montaje y desmontaje rápidos.

En SOTECMA disponemos de soluciones adaptadas a cualquier proceso de fabricación de áridos y hormigón, incluyendo plantas hormigoneras móviles de altas prestaciones.

Ficha técnica de la planta

• Modelo: Basic-80.
• Producción: 80 m³/h.
• Tolvas de áridos: 4.
• Capacidad de áridos: 24 m³ (4 × 6 m³).
• Báscula de áridos: 5.000 kg.
• Capacidad por ciclo: 3 m³.
• Capacidad total de cemento: 30 t.
• Báscula de cemento: 1.000 kg.
• Transportadores sinfín para cemento: 2 × Ø219 × 7 m × 12,5 CV.
• Sistema de dosificación de agua: contador de 2".
• Compresor: 7,5 CV con depósito de 270 l.
• Cinta extractora: B-650 × 10 CV.
• Carga de camiones mediante cinta elevadora.
• Alimentación eléctrica: 380 V (III), 50/60 Hz.

Elementos de la instalación

• Tolva de áridos: cuatro compartimentos en cruz con una capacidad total de 24 m³ (4 × 6 m³), vibrador eléctrico, conos de descarga de doble boca y fabricación en chapa de 5 mm de espesor.
• Bastidor de la planta: estructura fabricada con perfiles laminados electrosoldados tipo UPN e incorporando un grupo de ruedas gemelas de cuatro llantas para facilitar el transporte.
• Dosificador de áridos: construido en chapa de acero de 6 mm de espesor, equipado con revestimientos interiores y doble boca de descarga.
• Células de carga para áridos: cuatro unidades con sensibilidad de 2 mV/V.
• Cinta elevadora: banda de 650 mm de ancho, 10 m de longitud y velocidad variable de hasta 90 m/min.
• Instalación neumática: compresor de pistón, tubería de nylon, grupo regulador, filtro y lubricador.
• Dosificador de cemento: depósito estanco fabricado en chapa de 4 mm con capacidad para 1.000 kg.
• Células de carga para cemento: tres unidades de 750 kg de capacidad, sensibilidad de 2 mV/V y protección IP-67 conforme a DIN 40050.
• Sistema de dosificación de agua: filtro, válvula neumática de compuerta de 2" y contador electrónico de agua de 2".
• Silo de cemento: capacidad de 30 t, integrado en el bastidor de la máquina, construido en chapa de 5 mm y alimentado mediante transporte neumático a través de una tubería de 4".
• Transportadores sinfín para cemento: dos unidades de Ø219 mm, 7 m de longitud y 12,5 CV de potencia.
• Sistema de carga de camiones: pórtico de soporte para la báscula de cemento fabricado con perfiles electrosoldados y tolva de carga para camión.
• Caseta de mando y cuadro eléctrico: armario de control con funcionamiento automático y manual.
• Hardware y software: sistema de automatización de planta PROIN-CONEX, equipo informático, una tarjeta digital para dos básculas y un contador, además de una tarjeta de 24 relés.

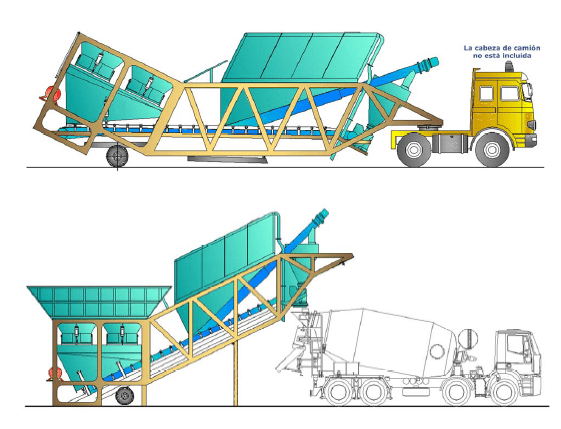

Para el transporte de la planta únicamente es necesaria una cabeza tractora de camión.

Para obtener más información técnica sobre este equipo puede descargarse el PDF correspondiente a la planta de hormigón portátil.

En SOTECMA disponemos de plantas de hormigón portátiles adaptadas a las necesidades de cada proyecto. Si desea recibir más información, no dude en ponerse en contacto con nosotros.
